功率半导体组件具有安装、使用方便；外型美观、可靠性高、综合成本低，利于成套化、设计选型简单、整机设备开发周期缩短等一系列优点。对于电力电子设备制造用户而言，大部分的功率器件电连接形式都可从我二极管公司的组件产品中或通过组件组合连接得到。用户直接选用组件产品，可省掉器件及散热器的设计和选型，设备制造变得更加简单。

产品分类

产品列表

型号
冷却形式
台面直径
mm
适用管壳台面
mm
热阻

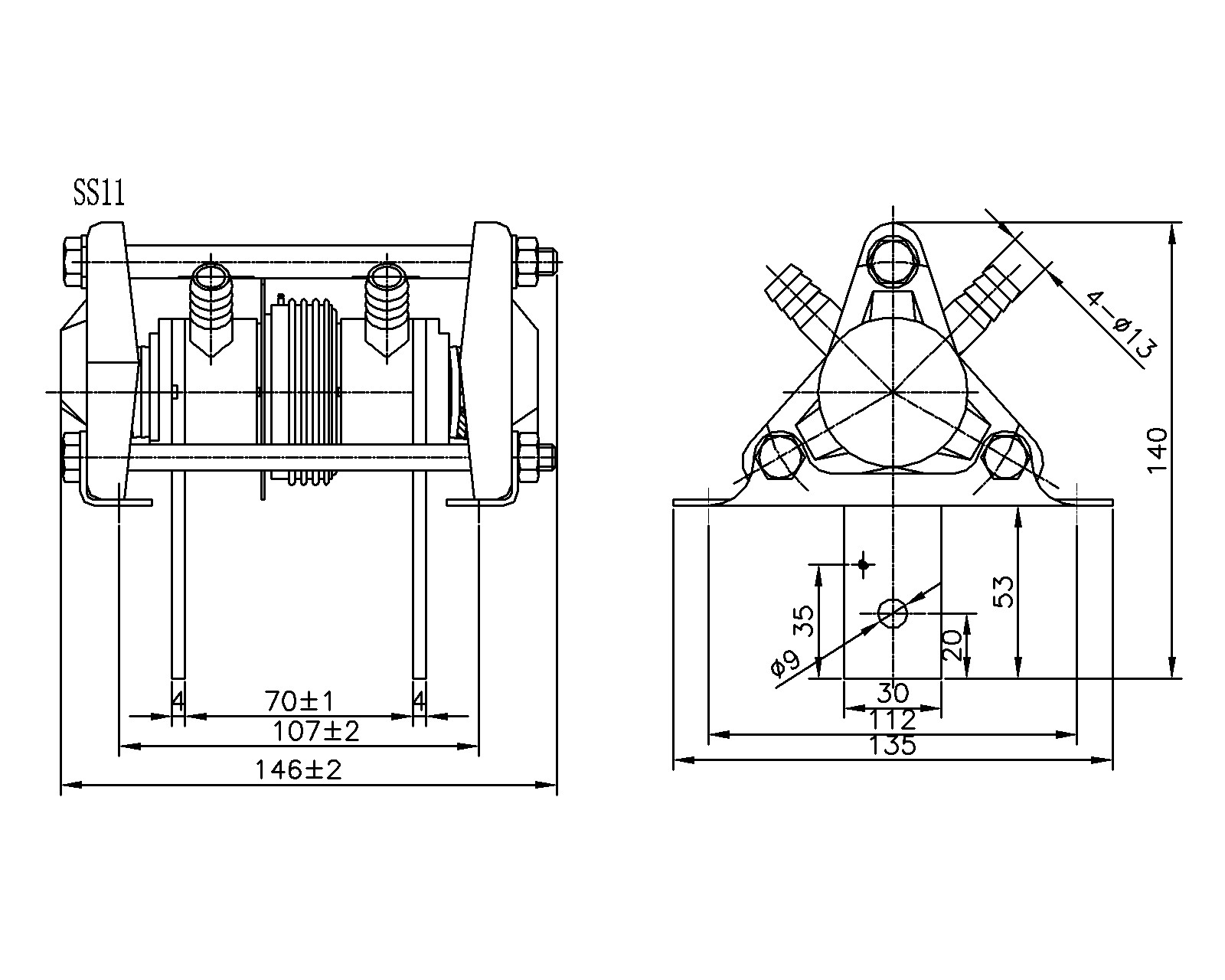

SS11

水冷

平板Φ45、凸台Φ23、Φ27

凸台Φ19-Φ40/ 凹台Φ24、Φ28

0.026
SS12

水冷

平板Φ55、凸台Φ31、Φ36、Φ41

凸台Φ34-Φ40/ 凹台Φ32、Φ37、Φ42

0.018
SS13

水冷

Φ68

Φ40-Φ55

0.015
SS14

水冷

Φ84

Φ50-Φ73

0.013
SS15

水冷

Φ100

Φ73-Φ100

0.011

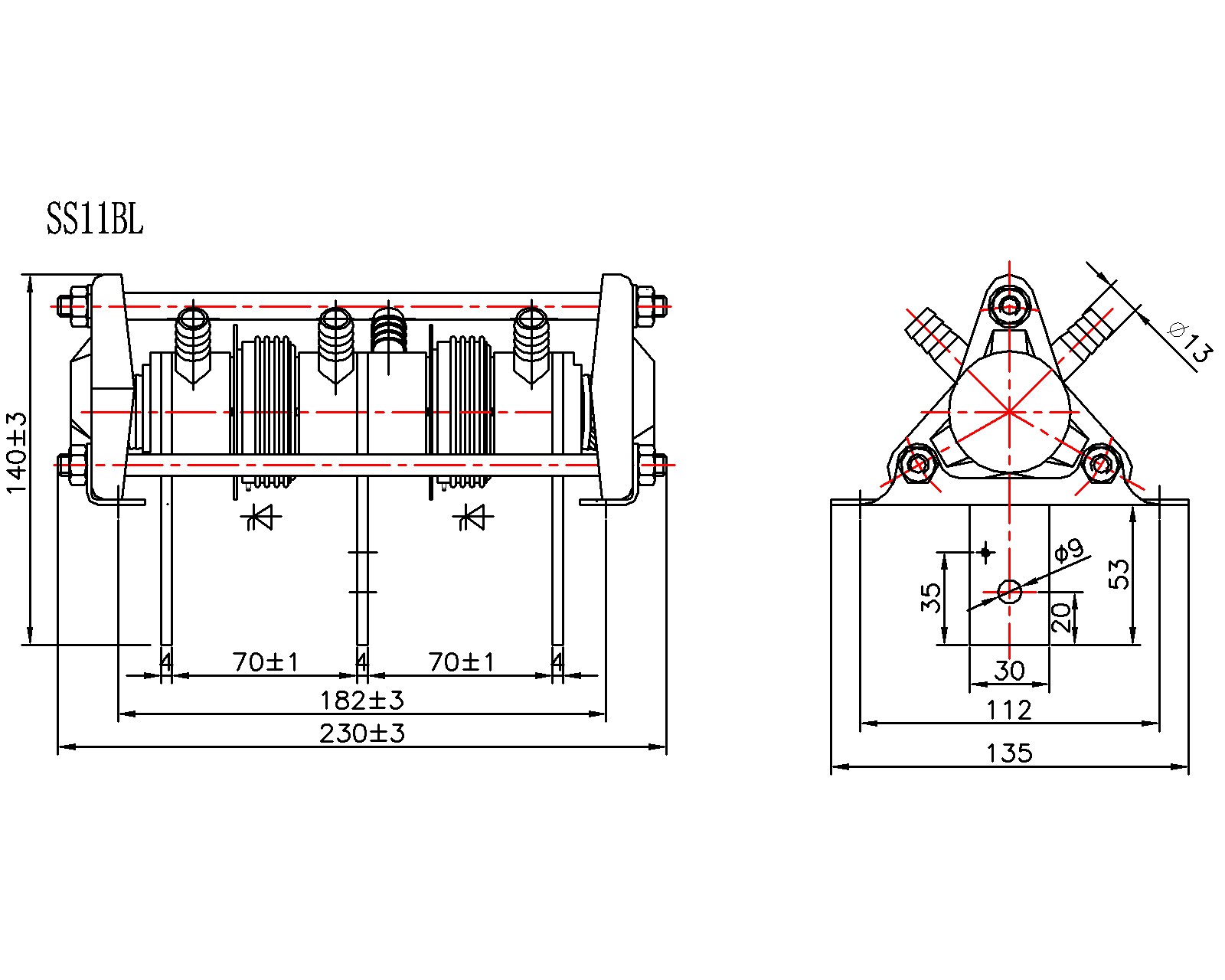

SS11BL

水冷

平板Φ45、凸台Φ23、Φ27

凸台Φ19-Φ40/ 凹台Φ24、Φ28

0.026
SS12BL

水冷

平板Φ55、凸台Φ31、Φ36、Φ41

凸台Φ34-Φ40/ 凹台Φ32、Φ37、Φ42

0.018
SS13BL

水冷

Φ68

Φ40-Φ55

0.015
SS14BL

水冷

Φ84

Φ50-Φ73

0.013
SS15BL

水冷

Φ100

Φ73-Φ100

0.011
SS24

水冷

Φ84

Φ50-Φ84

0.010
SS25

水冷

Φ100

Φ70-Φ100

0.008
SS24BL

水冷

Φ84

Φ50-Φ84

0.010
SS25BL

水冷

Φ100

Φ70-Φ100

0.008
DSS3

水冷

40×40

Φ19-Φ34

0.030

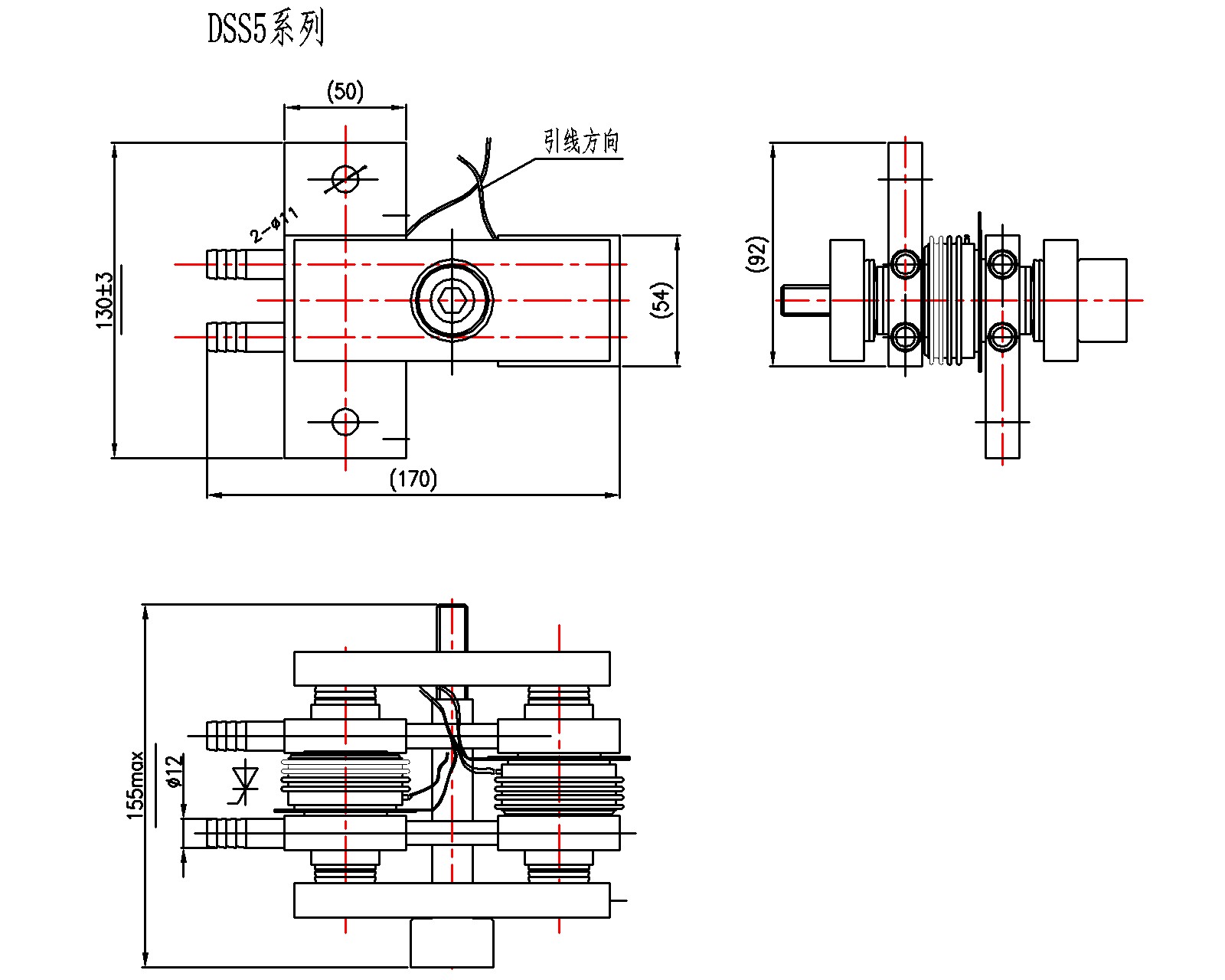

DSS5

水冷

50×50

Φ34-Φ40

0.026

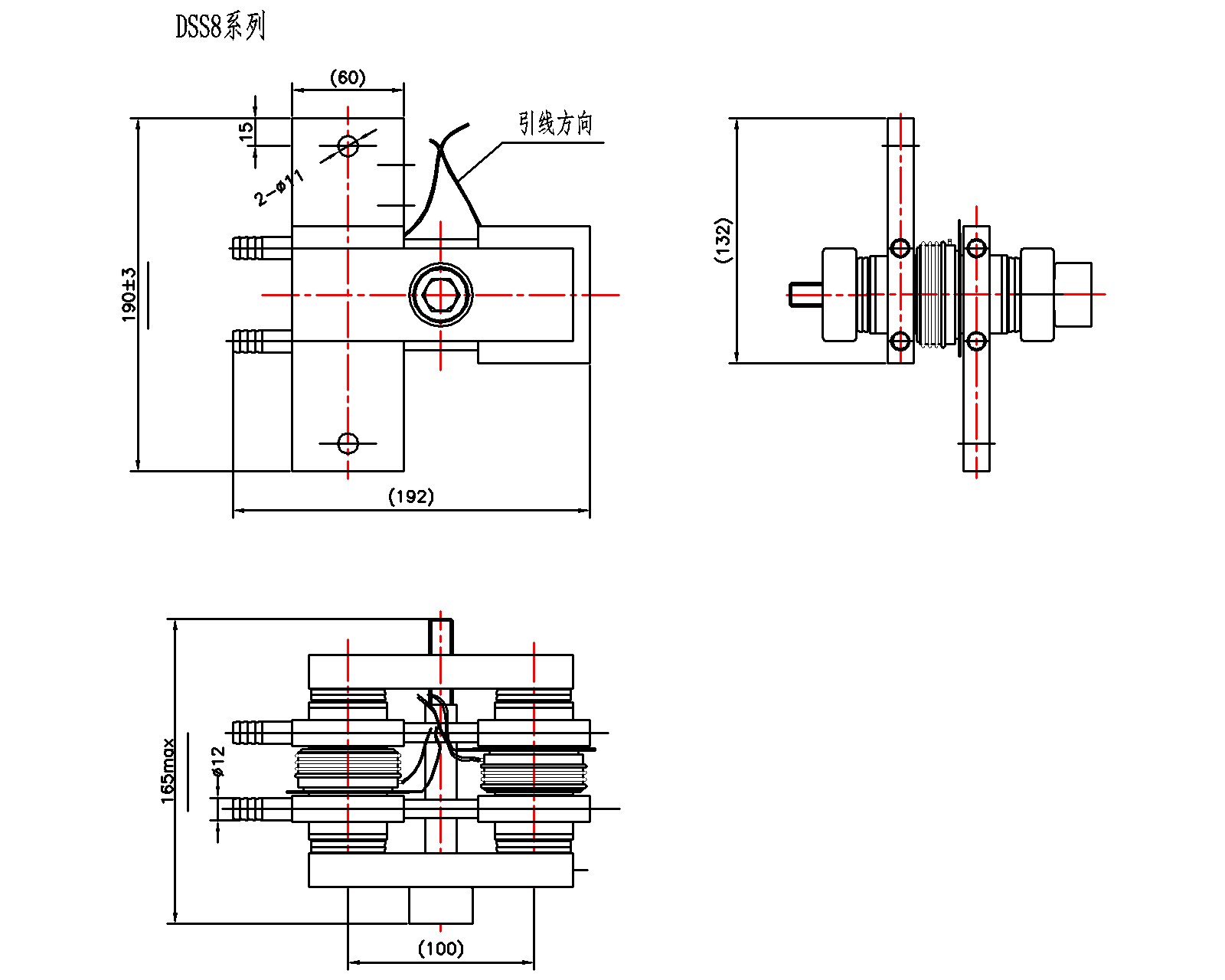

DSS8

水冷

60×60

Φ34-Φ47

0.018
RSS1

水冷

Φ50

Φ25-Φ50

0.018
RSS2

水冷

Φ80

Φ50-Φ80

0.013

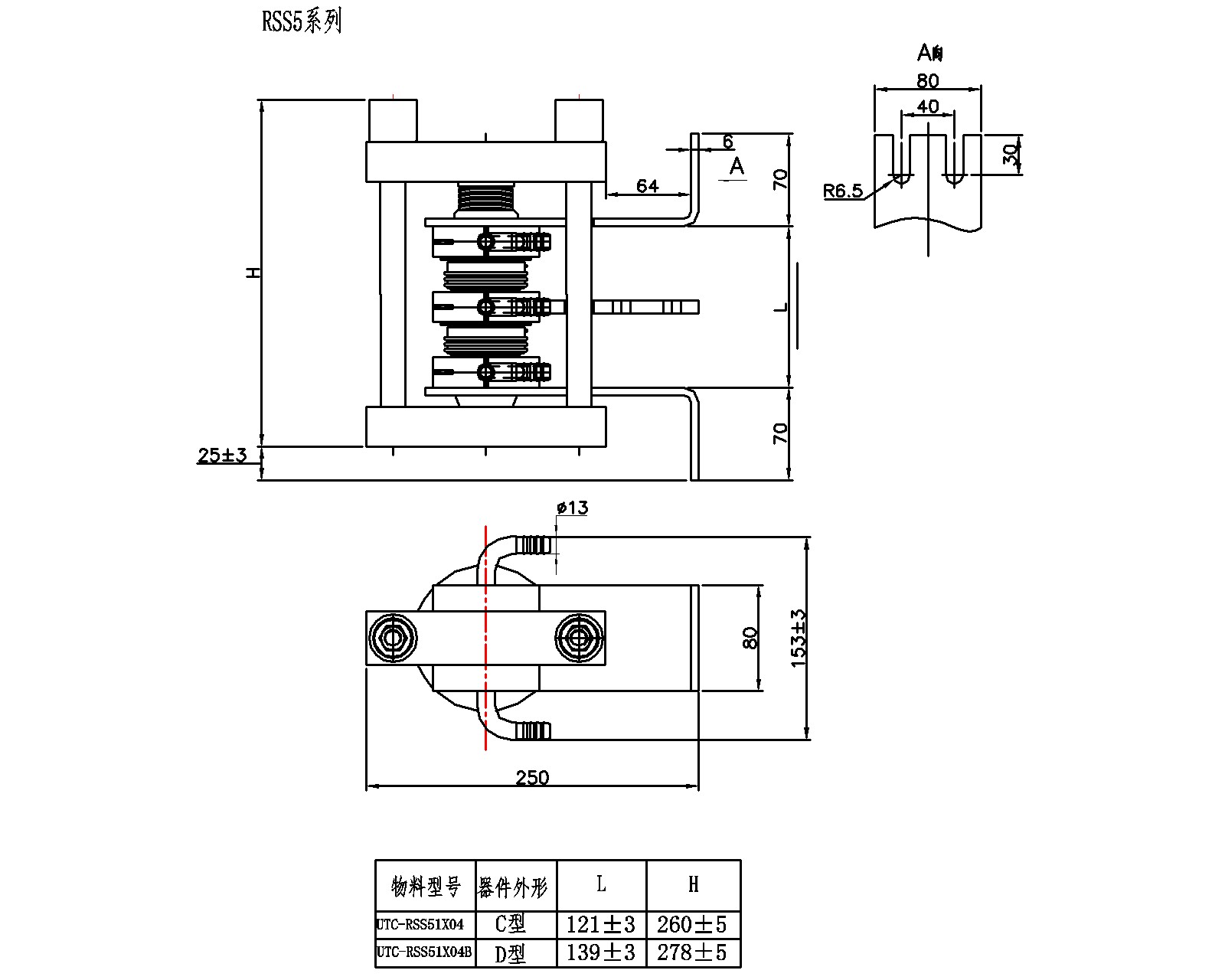

RSS5

水冷

80×80

Φ50-Φ80

0.014

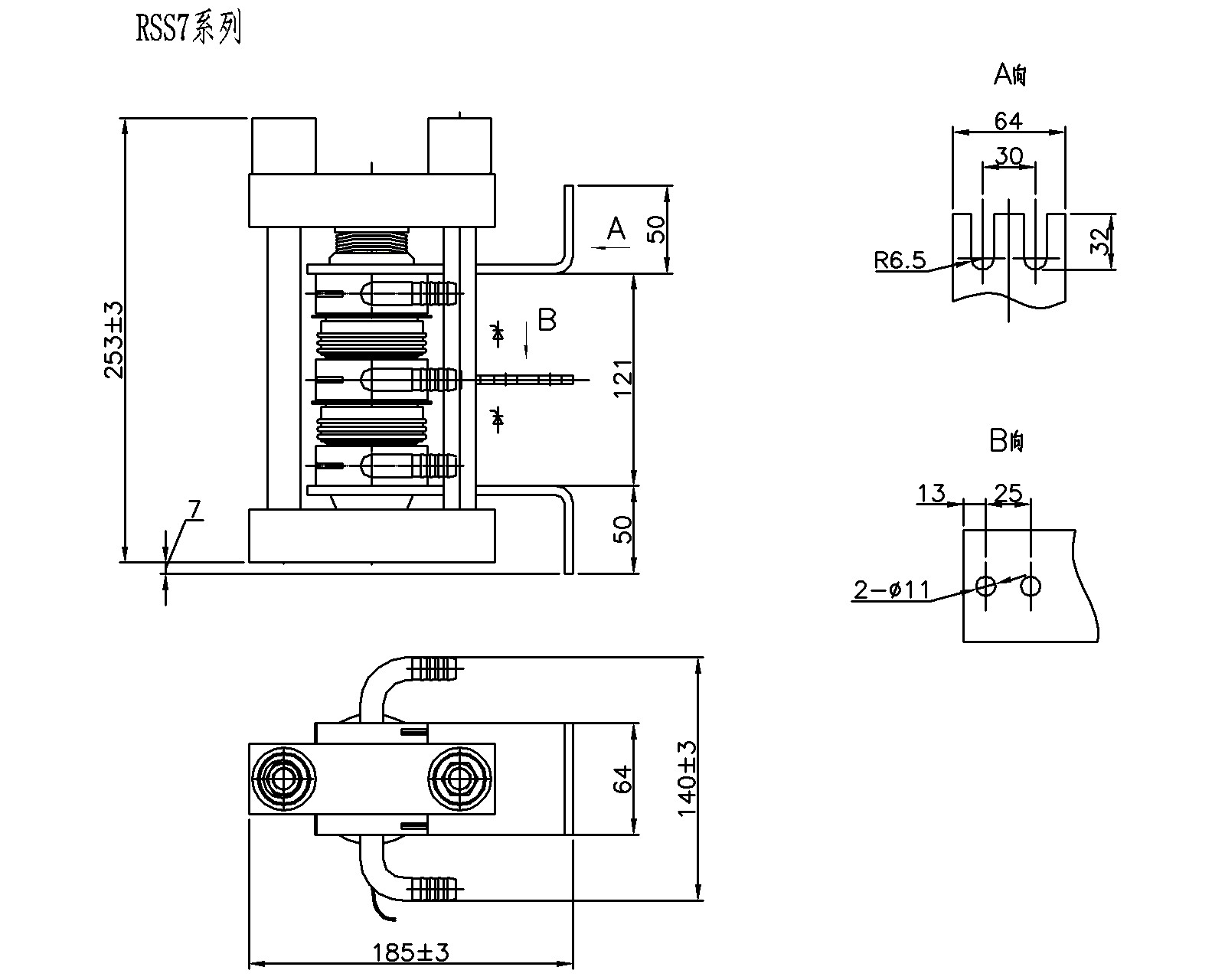

RSS7

水冷

64x64

Φ55以下

0.017
RSS8

水冷

100x100

Φ100以下

0.013

型号
冷却形式
台面直径
mm
适用管壳台面
mm
热阻
°C /W

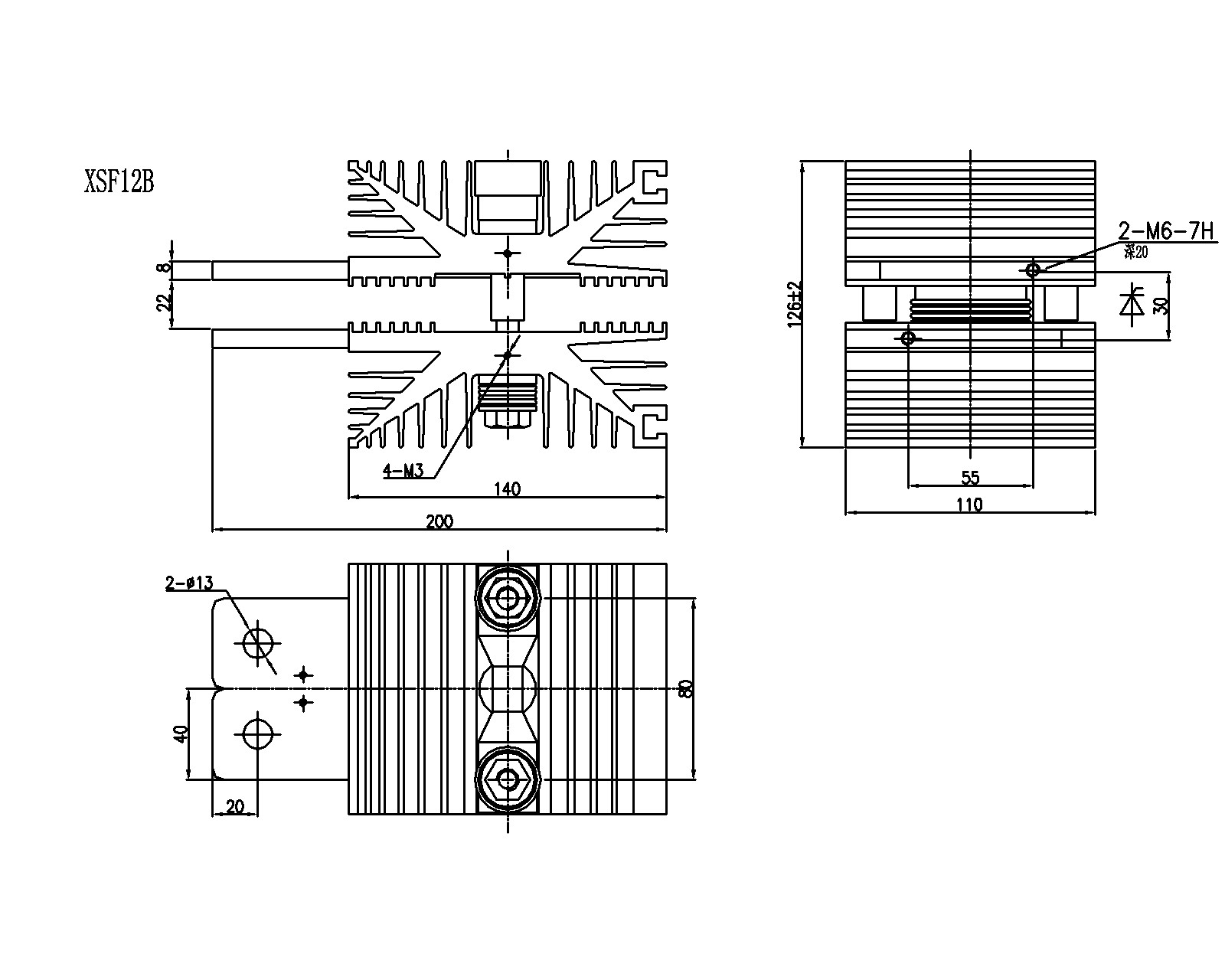

XSF12B

风冷

平板Φ65、凸台Φ23、Φ27

凸台Φ19-Φ40/ 凹台Φ24、Φ28

0.090
XSF13B

风冷

Φ65

Φ27、Φ31

0.071
XSF14B

风冷

平板Φ82、凸台Φ31、Φ36

凸台Φ34-Φ45/ 凹台Φ32、Φ37

0.056
XSF15B

风冷

平板Φ82、凸台Φ31、Φ36、Φ41

凸台Φ40-Φ47/ 凹台Φ32、Φ37、Φ42

0.048
XSF16B

风冷

平板Φ82

凸台Φ45-Φ65

0.037
XSF17B

风冷

平板Φ120

凸台Φ40-Φ73

0.030

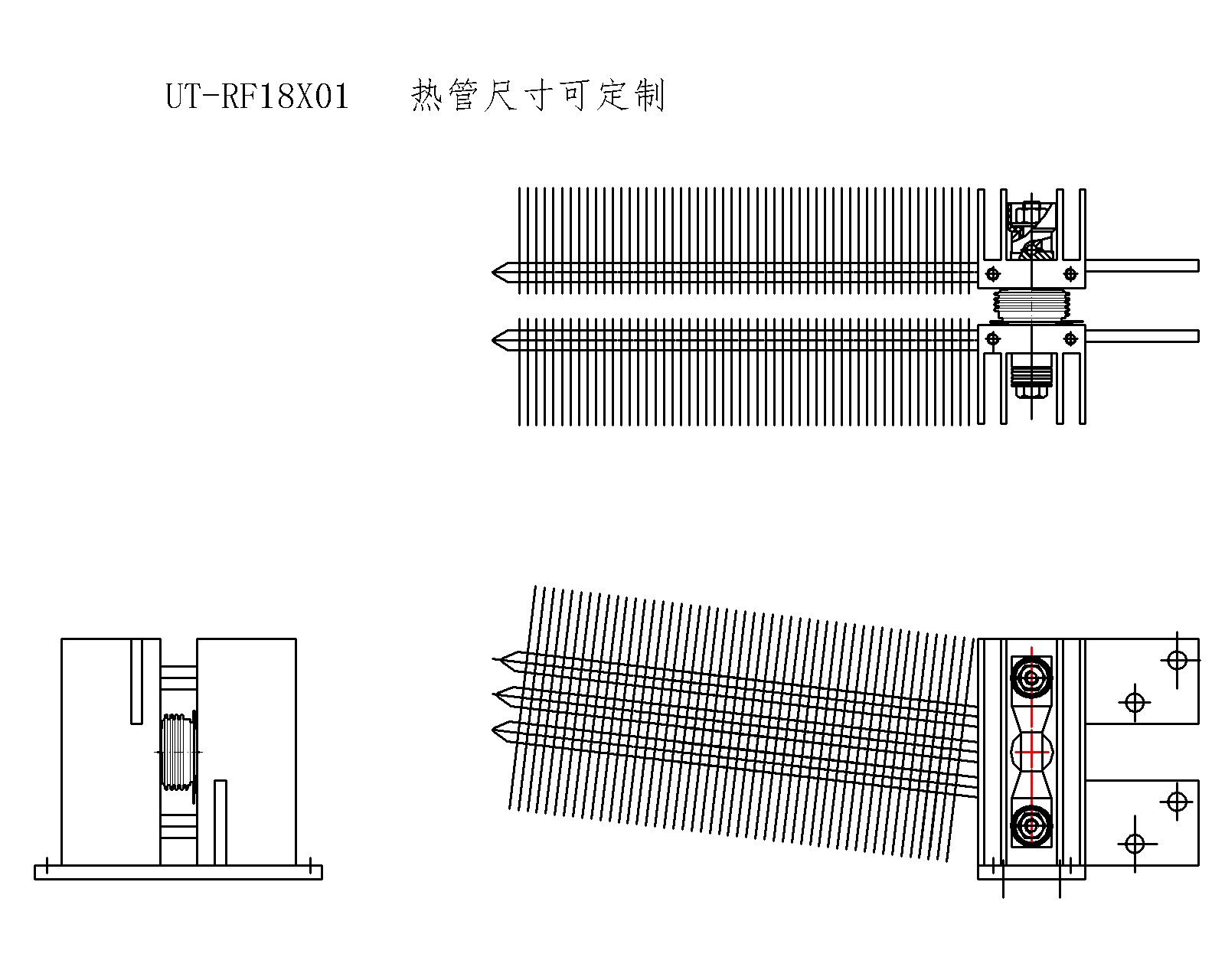

RF

热管

Φ100

Φ100以下

0.020
ZFA(S)

风冷

Φ49

Φ42及以下

0.380
ZFB(S)

风冷

Φ57

Φ34-Φ47

0.320
ZFC(S)

风冷

Φ97

Φ55-Φ73

0.220

型号
冷却形式
截面积
cm²
周长
mm
重量
kg/m

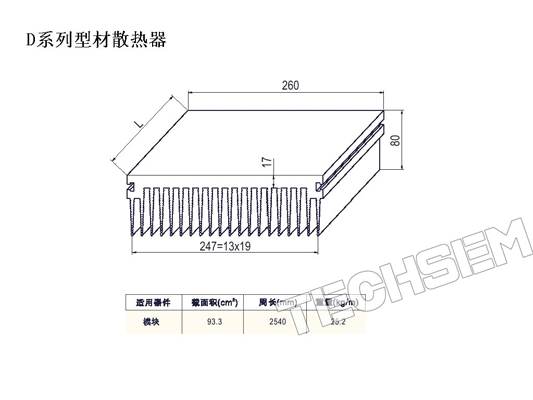

D

风冷

93.3

2540

22
Z

风冷

44.45

1652

12

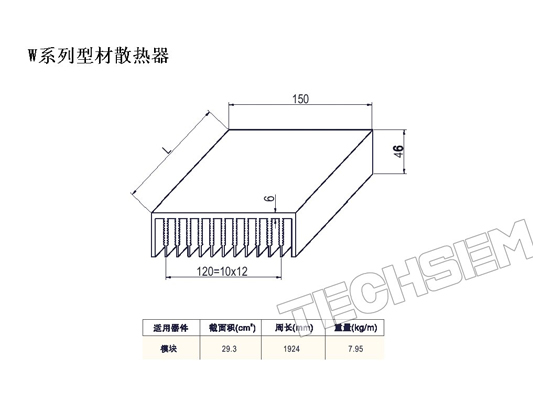

W

风冷

29.3

1924

8

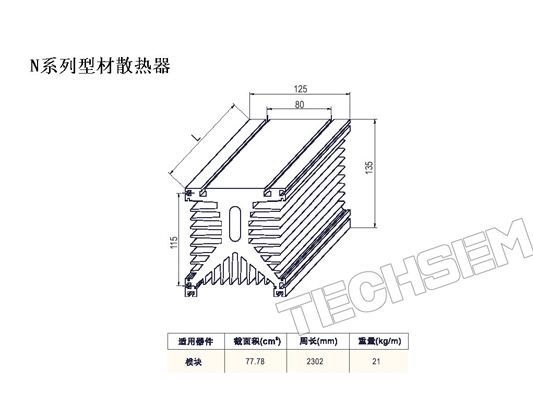

N

风冷

77.78

2302

16
H

风冷

59.3

3080

16
K

风冷

66.7

2366

17

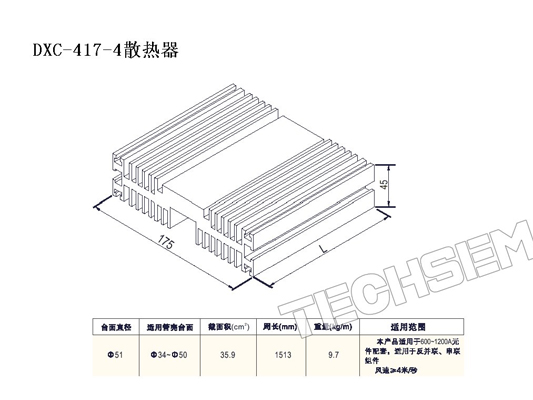

FD

风冷

35.9

1513

9.7
FE

风冷

62.13

2170

14.4
FL

风冷

29.53

1090

8
FI

风冷

83.2

2152

23
FF

风冷

110

2233

29.7
FG

风冷

32.6

1371

8.8
FAI

风冷

66.9

2276

16.5
FAE

风冷

63.1

2387

15.5

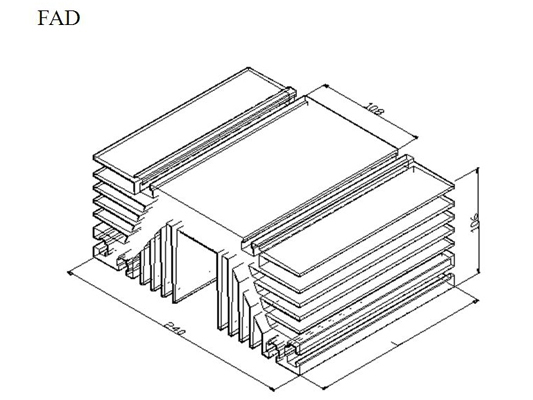

FAD

风冷

118.3

2879

32

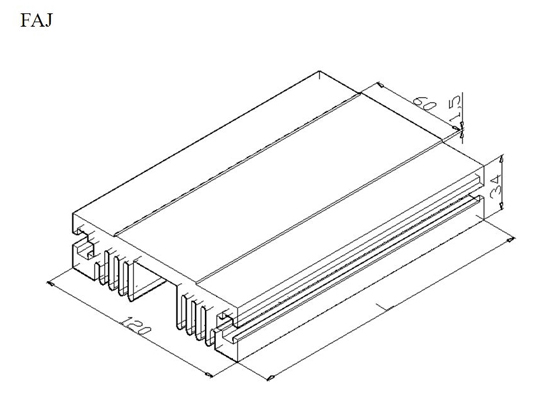

FAJ

风冷

24.1

750

6.5
FAK

风冷

18.6

718

4.9

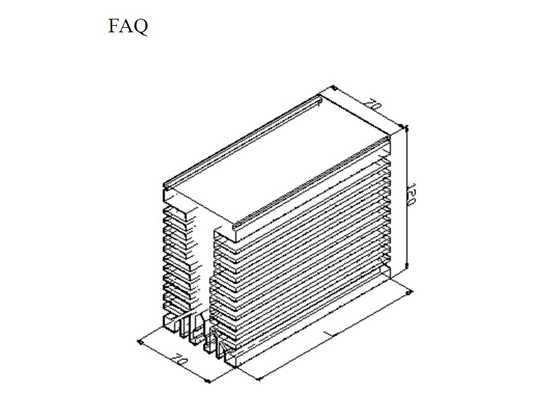

FAQ

风冷

40.9

1436

13.8
FAN

风冷

101.3

3785

24.8

型号
额定电压
V
额定电流
A
冷却形式
冷却条件

B2x-xxx-xxxFA

100-2000

40-160

风冷

风速≥6m/s，环境温度≤40℃
B2x-xxx-xxxFB

100-2000

180-200

风冷

风速≥6m/s，环境温度≤40℃
B2x-xxx-xxxFC

100-2000

250-400

风冷

风速≥6m/s，环境温度≤40℃

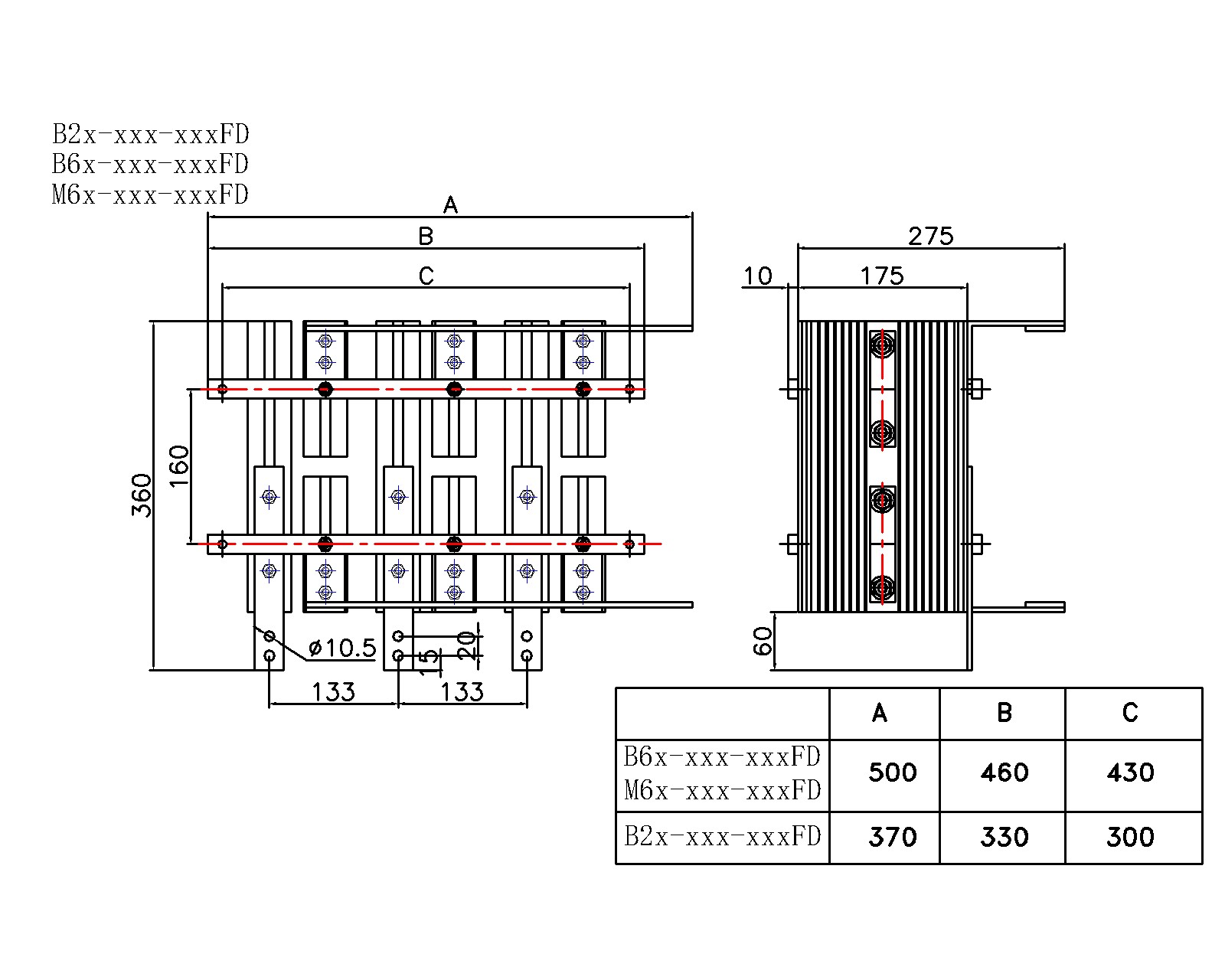

B2x-xxx-xxxFD

100-2000

300-800

风冷

风速≥6m/s，环境温度≤40℃
B2x-xxx-xxxFE

100-2000

800-1200

风冷

风速≥6m/s，环境温度≤40℃
B2x-xxx-xxxFF

100-2000

1200-2000

风冷

风速≥6m/s，环境温度≤40℃
B2x-xxx-xxxSA(B/C/D/E)

100-2000

100-2500

水冷

流量≥4L/min，进水温度≤40℃
B2x-xxx-xxxSE(F/G/H)

100-2000

100-2500

水冷

流量≥4L/min，进水温度≤40℃

型号
额定电压
V
额定电流
A
冷却形式
冷却条件

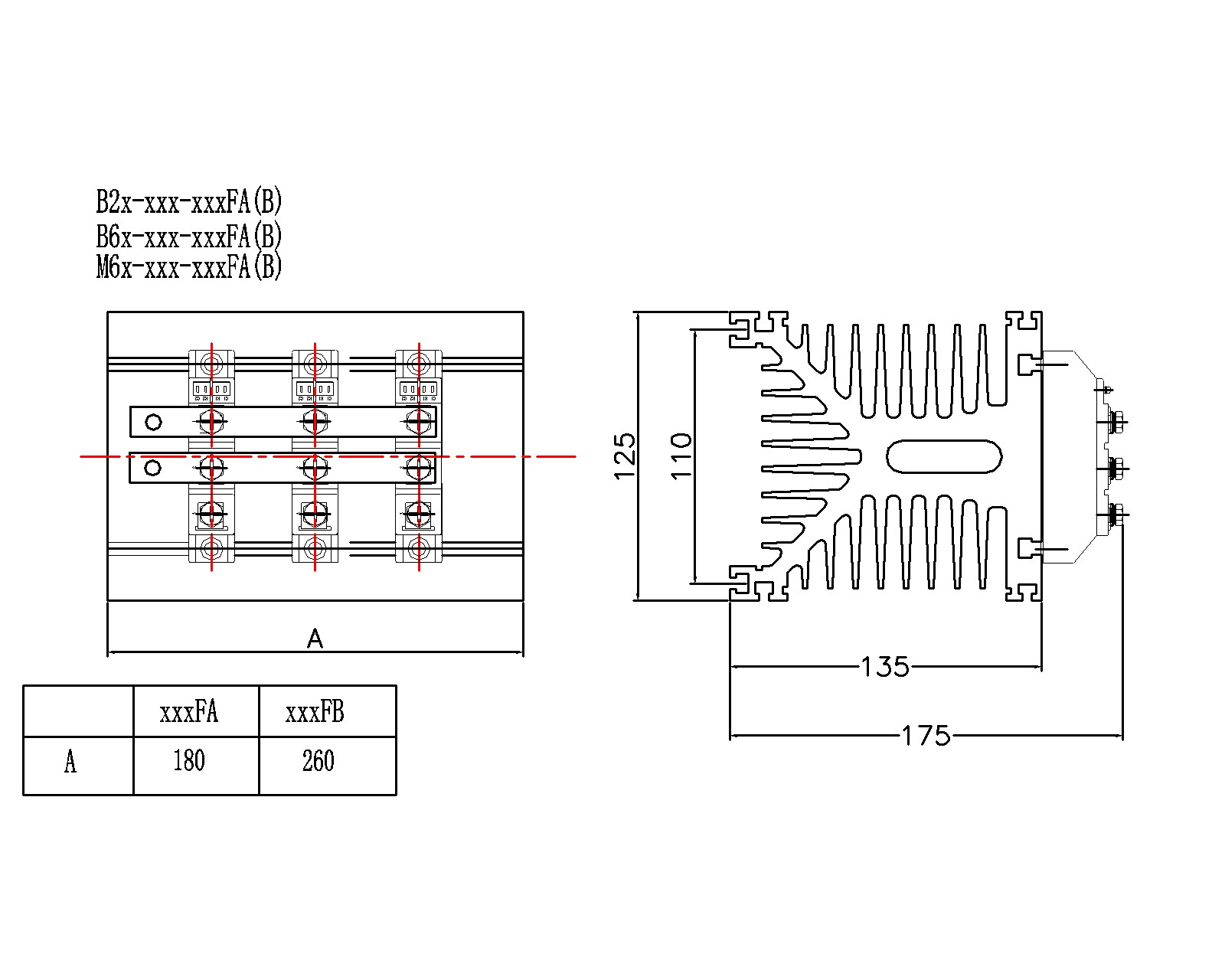

*B6x-xxx-xxxFA

100-2000

80-200

风冷

风速≥6m/s，环境温度≤40℃
*B6x-xxx-xxxFB

100-2000

200-300

风冷

风速≥6m/s，环境温度≤40℃

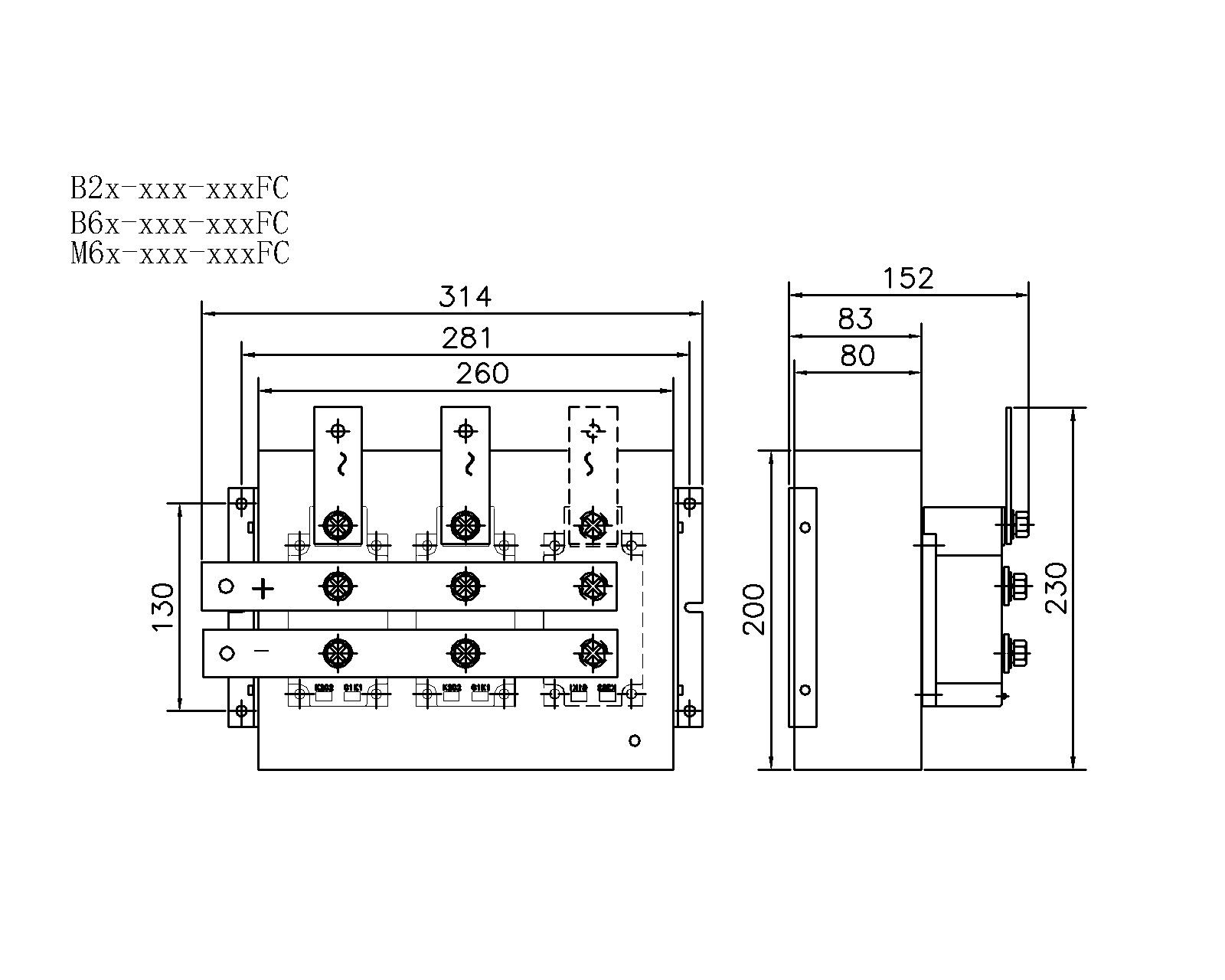

*B6x-xxx-xxxFC

100-2000

300-500

风冷

风速≥6m/s，环境温度≤40℃
*B6x-xxx-xxxFD

100-2000

400-1600

风冷

风速≥6m/s，环境温度≤40℃
*B6x-xxx-xxxFE

100-2000

1000-2000

风冷

风速≥6m/s，环境温度≤40℃
*B6x-xxx-xxxFF

100-2000

1500-3000

风冷

风速≥6m/s，环境温度≤40℃
B6x-xxx-xxxSA(B/C/D/E)

100-2000

300-4000

水冷

流量≥4L/min，进水温度≤40℃
B6X-XXX-XXRSSXX

100-2000

600-3500

水冷

流量≥4L/min，进水温度≤40℃

型号
额定电压
V
额定电流
A
冷却形式
冷却条件

*M6x-xxx-xxxFA

100-2000

双星型带/不带平衡电抗器(150-350/130-300)

风冷

风速≥6m/s，环境温度≤40℃
*M6x-xxx-xxxFB

100-2000

双星型带/不带平衡电抗器(450-600/350-500)

风冷

风速≥6m/s，环境温度≤40℃
*M6x-xxx-xxxFC

100-2000

双星型带/不带平衡电抗器(800-1200/600-800)

风冷

风速≥6m/s，环境温度≤40℃
*M6x-xxx-xxxFD

100-2000

双星型带/不带平衡电抗器(1500-2500/1200-2000)

风冷

风速≥6m/s，环境温度≤40℃
*M6x-xxx-xxxFE

100-2000

双星型带/不带平衡电抗器(3000-4000/2500-3400)

风冷

风速≥6m/s，环境温度≤40℃
*M6x-xxx-xxxFF

100-2000

双星型带/不带平衡电抗器(5000-6000/4000-5000)

风冷

风速≥6m/s，环境温度≤40℃

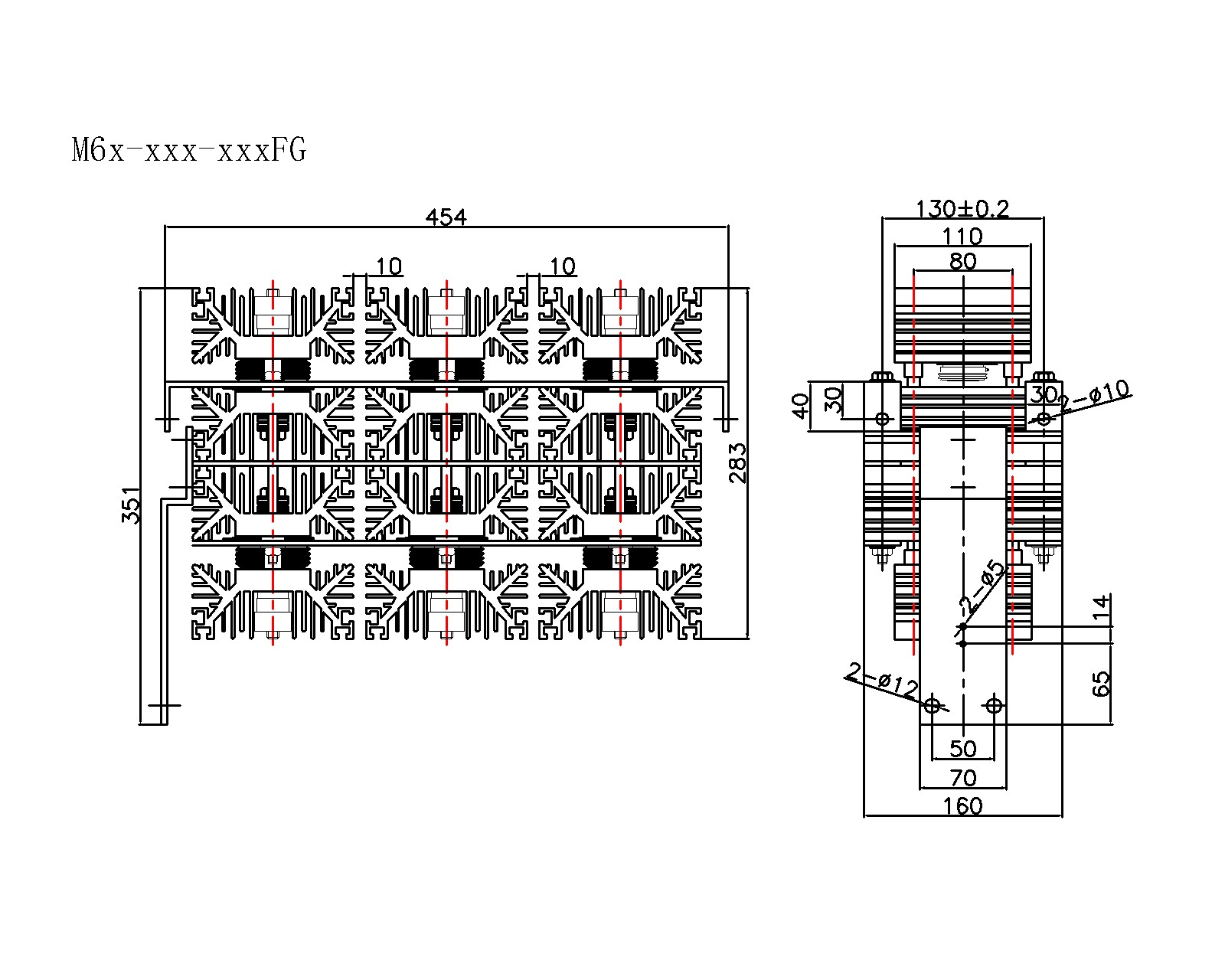

*M6x-xxx-xxxFG

100-2000

双星型带/不带平衡电抗器(1500-1800/1000-1500)

风冷

风速≥6m/s，环境温度≤40℃
*M6x-xxx-xxxSA(B/C/D/E)

100-2000

双星型带/不带平衡电抗器(500-8000/400-5000)

水冷

流量≥4L/min，进水温度≤40℃
